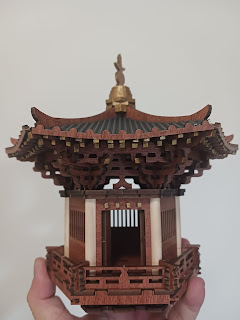

[六角閣]—低調上架 五鋪作卷頭偷心造。
組裝品試賣中，暫不開放DＩＹ材料包，預定２０２３年１１月以後再開放｛純粹做組裝圖有點麻煩～）。 經典組裝款，還是附上黑色瓦楞紙板，但沒有重點區域上色哦！ 下方是蝦皮連結
https://shopee.tw/product/229330923/19494466876/
關於這組有什麼看法和建議再煩請留言告知，不勝感激！ ＃七級浮層 ＃文昌塔 ＃六角閣 ＃天宮樓關 ＃營造法式 ＃雷切模型
分享－簡單的圓球製作
這個系列的文章是分享給海鹽文化館的陳老師，當然有需要的朋友也可以參考。此外，本文的模型適用範圍僅限於谷歌地球模型的上傳限制；可能不適用於高精細的模型的要求。同時本文是依照Sketchup8繁體中文版(非專業版)的功能，和作者本人的個人建模習慣來說明的。請知悉！ 圓的製作可以很多種。坊間應該都有書可以參考，在國外的"視頻"裡也多少會有些。 這裡僅僅舉例我覺得最簡單的一個做為分享。 我打算用路徑跟隨的方法來做一個簡單的圓。 在路徑跟隨之前, 先來說明一下: 路徑跟隨的要件。 1.路徑 2.平面 3.指定路徑 4.指定平面 也就是說利用平面跟隨著我們指定的路徑完成一個圓球體。 接下來可以利用以下的步驟, 一一完成我們的目標。 1.路徑 要先完成一個圓型。 在SKETCHUP上, 製作一個圓可以利用圓型工具。 做出如下圖的樣子。 不過原則上SKETCHUP上的圓型是一個多邊型的組成, 是直接指定成24個邊的多邊型。並不是純粹的圓型。 如果要避免因為24個邊造成整個圓球的檔案量變大的話, 我們可以利用以下方式做一個較少邊數的圓型(多邊型)。 方法很簡單: a.點選圓型工具之後, 在我們想要的點上為圓心。拉出我們要的圓。 b.在拉出我們要的圓之前, 也就是點下圓心, 但還沒按下第二次鼠標右鍵前要做下列的動作。 直接使用鍵盤打出6S (6代表你要的邊, S代表"邊", 意即我們要的是一個6邊型...類推16S, 120S, 3S等等...) 然後, 再使用鍵盤打出2 (看你的設定是什麼單位, 如果一開始SKETCHUP程式時, 設定的是公尺, 那麼這個2代表2公尺...同理以此類推) 以上是圓型路徑的畫法 2.平面 平面要成為半圓型, 那麼在跟隨圓型後才會成為一個圓球。 如果用2做為路徑圓的半徑的話, 那麼以圓心為垂直的"長", 做出長度4, 寬則為2的平面。準確的長度也可以利用鍵盤打出來。 如上圖。 然後利用半圓工具, 以4(長方型的長)為直徑, 半徑為2(長方型的寬)做出半圓來。如上圖。 再擦到不要的部份。如上圖。 以上是
