手頭上有本《法隆寺－世界最古老的木造建築》一書。書中有重建該寺寶塔的相關圖說，其內容相當精彩。讀完後也令人產生了繪製一座五重塔的念頭。不過並不想再重現該書的五重塔，而是以目前手頭上的SketchUp程式和營造法式相關知識繪製一座宋代風格五重塔。
再者，透過重繪宋風五重塔的過程也可以整合目前營造法式知識，並經由該過程尋求可能存在相關的問題。
這裡所謂相關的問題，是指繪製營造法式模型上需要再另蒐集或查詢資料等的問題。
下面是針對宋風五重塔所做的過程簡略記錄。
這回製作是直接從鋪作下手。
選擇了之前針對營造法式注釋大木作的標準五鋪作進行修正。那麼接下來皆以五鋪作做為全部五重塔的標準鋪作。雖說至少三樓以上可能視情形需進行收分，包括鋪作。但本次省略。以加快建模計劃進行。
 |
宋風五重塔 圖樣製作：TANTUNNY
|
 |
| 營造法式上的標準五鋪作六視圖 圖樣製作：TANTUNNY |
.jpg) |

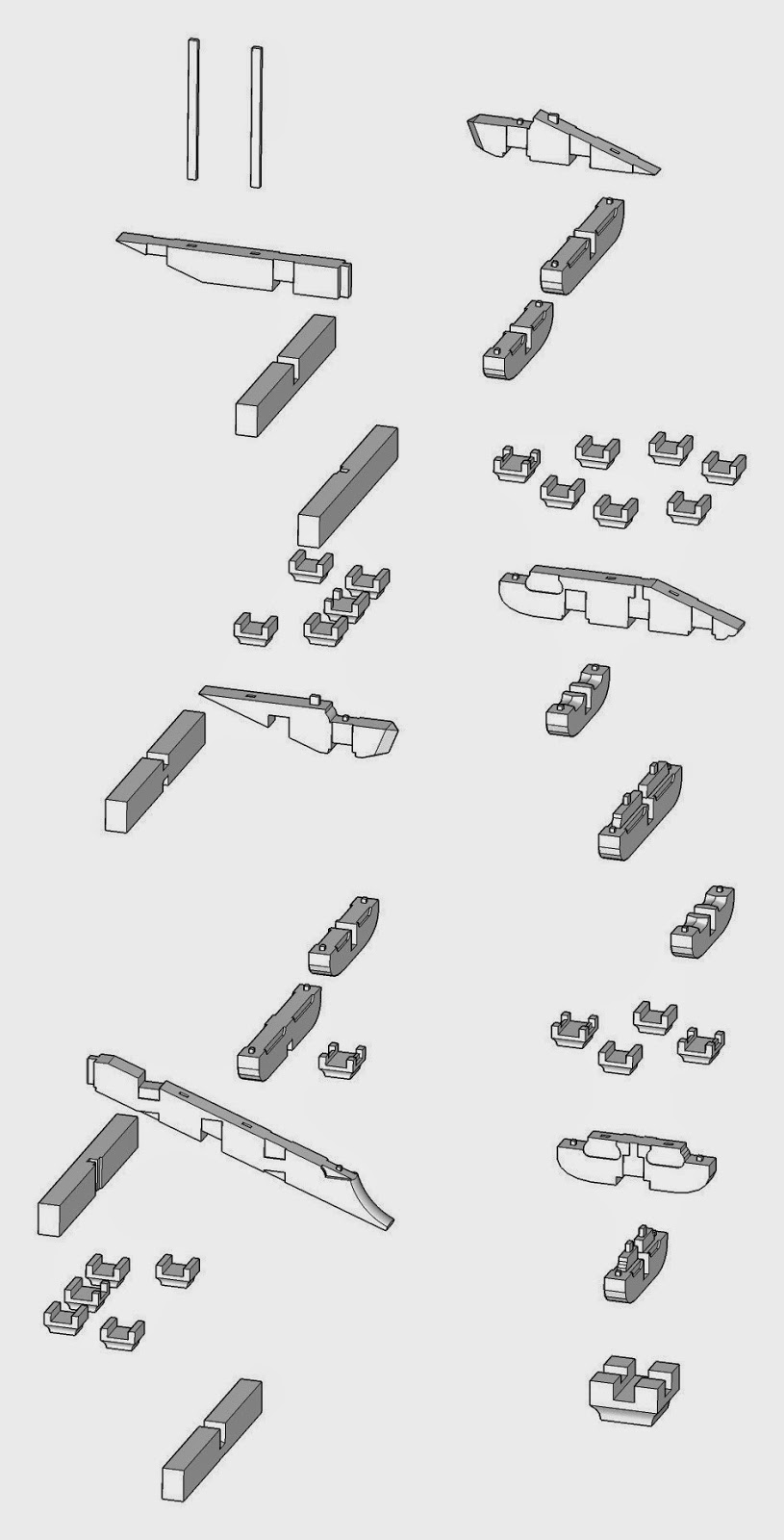

| 營造法式標準五鋪作分解圖 圖樣製作：TANTUNNY |
修正內容以可否達成CNC為原則。因為閒暇時間進行的關係，這個部份進行了約一週。
有了標準五鋪作修正。接下來則進行標準轉角五鋪作修正。
 |
| 營造法式上的標準轉角五鋪作六視圖 圖樣製作：TANTUNNY |
 |
| 轉角五鋪作、補間鋪作及柱頭鋪作六視圖 圖樣製作：TANTUNNY |
設定心間寬度以確定轉角五鋪作及標準五鋪作位置。在基本完備了鋪作層之後，接下來要考量的是：柱高。
柱高當然決定了一樓的高度，也將決定了二樓以上每層的高度。理論上上方樓層高度得小於下方樓層的高度。因此，若一樓為320分，那麼二樓必得小於這個數字。
 |
| 一樓的結構 圖樣製作：TANTUNNY |
 |
| 加上殿基及椽之後的一樓結構 圖樣製作：TANTUNNY |
在同時修正鋪作層網及設定柱間接結構造。可再將殿基及布椽工作完成，如此則是一組簡單的塔結構一樓樣式。
 |
| 一樓及二樓架構 圖樣製作：TANTUNNY |
二樓部份，增加平座，其餘適當收分。原則上收分應收分柱側腳、柱高及側間寛，依適當比例逐層收分減少，以造成上方樓逐層比下方樓層漸低漸窄的情況。不過在本回建模過程是完全省略柱側腳的製作。

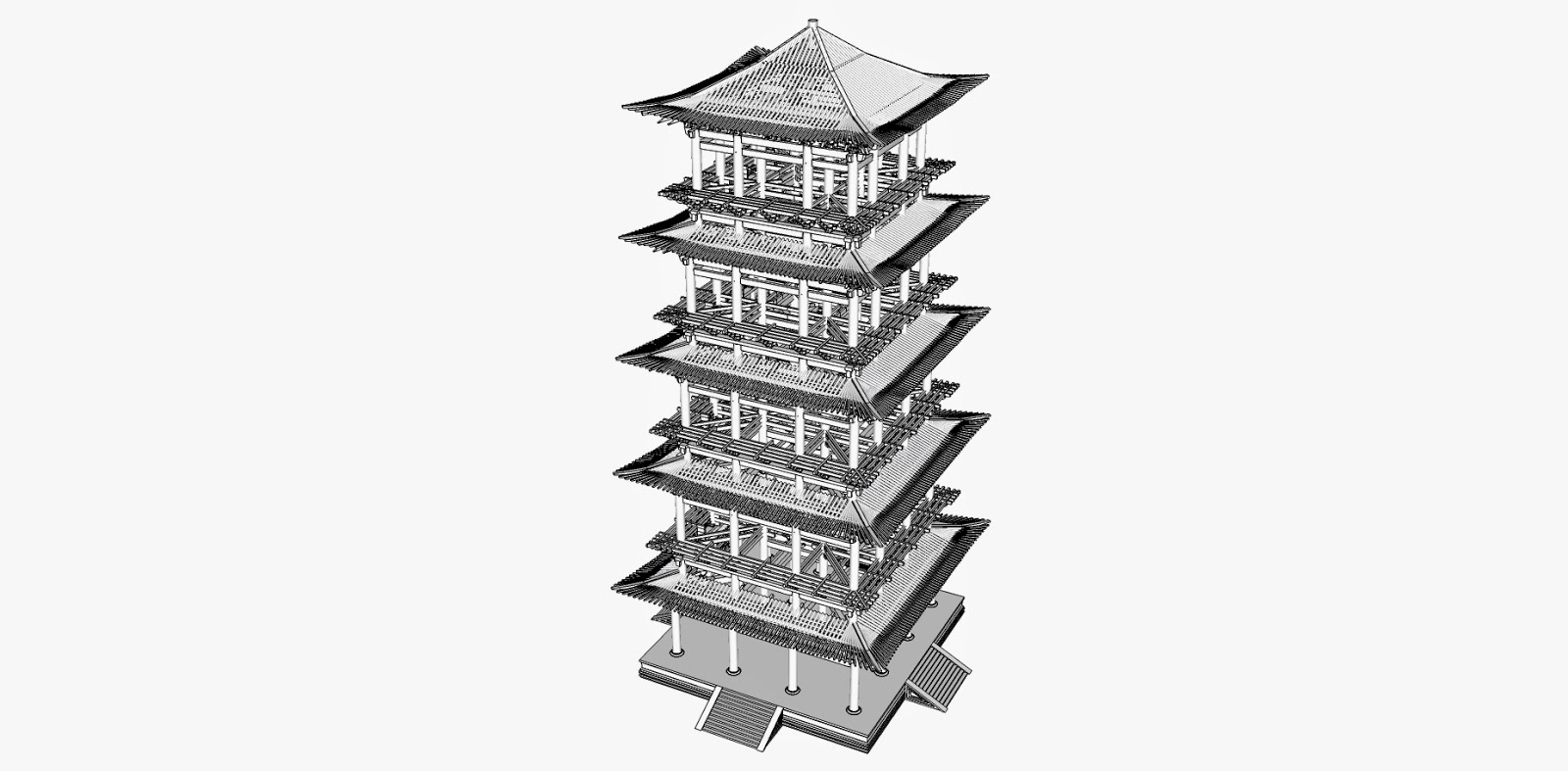

三樓至五樓仍比照二樓建模方式進行，並適當收分。
 |
| 圖樣製作：TANTUNNY |
 |
| 圖樣製作：TANTUNNY |
 |
| 圖樣製作：TANTUNNY |
五樓屋頂結構仍比照舉折制。不過部份結構由於缺乏資料，在此略而不談。
之後開始進行各樓層包覆。各樓層包覆原則上是對照蘇州寒山寺普明寶塔的樣式。
 |
| 部份樓層包覆的情況，最上方樓層尚未完成。圖樣製作：TANTUNNY |
鋪瓦的部份相對複雜，也省略了部份結構。以減少電腦負擔。
 |
| 仍在修正中的五重塔 圖樣製作：TANTUNNY |
在大致上的包覆之後，再進行些細部的微調。
在經由這一番近達二個多月的細拖慢磨製作之後，目前也還有一些空間可以再進行優化。以調整成更完善的模型。
將來對本組模型的期望是修正成一組完全可列印，也可用於CNC構件的模型組合。
 |
| 宋風五重塔 圖樣製作：TANTUNNY |
補充:2014/7/30出圖，每樓層增加普拍方。
補充:2014/9/5經由波蘭網友+Sebastian Sosnowski的渲染成果。在經由這項手續後，整個寶塔的建模經過就更完整了。以下是部份圖片：
 |
| 彩現/渲染 +Sebastian Sosnowski |
 |
| 彩現/渲染 +Sebastian Sosnowski |
 |
| 彩現/渲染 +Sebastian Sosnowski |
 |
| 彩現/渲染 +Sebastian Sosnowski |
 |
| 彩現/渲染 +Sebastian Sosnowski |
 |
| 彩現/渲染 +Sebastian Sosnowski |
